新竹县地处台湾省西北部，电子产业发达，许多实验室和生产线需要400Hz中频电源。这种电源把三相380V工频交流电变成三相115V/400Hz交流电，给飞机或船舶设备供电。

一、设备用途

航空地面电源、电机试验、变压器测试、继电器检测等场景都要求400Hz供电。普通工频电源无法满足这些设备对频率的要求。若直接使用市电供电，设备工作频率不足，导致转速降低或无法启动。中频电源提供准确频率和稳定的电压，保证受电设备性能正常。

二、主电路结构

主电路从输入端到输出端依次为断路器、EMI滤波器、软启动限流电阻、三相整流桥、直流母线电容、IGBT逆变桥、中频变压器、输出滤波电感、输出滤波电容。整流桥将交流电压整流成脉动直流，电容平波后形成稳定的直流母线。逆变桥以PWM方式工作，把直流斩波成馒头波，再经变压器和滤波器得到正弦波。

三、核心工作原理

工作过程可以分为整流和逆变两步。整流部分将50Hz交流变换为直流。控制板发出高频开关信号，驱动IGBT轮流导通，输出三相四线制400Hz电压。调制策略使用正弦脉宽调制，载波比固定，每个周期输出脉宽按正弦规律变化。经过变压器隔离后，线电压为115伏特。电压反馈采样输出端，经过比较器调整调制波幅值，因而在负荷变化时电压保持在允许范围内。频率反馈采样自逆变控制器的参考时钟，频率精度由晶振保证，不受电网频率变化。

四、接线图说明

接线图中有三个区域：输入区、控制区、输出区。输入区的R、S、T端子接三相断路器下口。控制区提供一个24伏直流输出，用来给外部控制继电器供电。输出区的U、V、W端子接负载。设备外壳接地端子单独安装在箱体底部。

具体接线关系见下表：

五、调试与运行参数

设备上电后，先检查输入相序，再合闸。输出电压和频率通过控制面板显示。正常运行状态下，面板显示频率400.0Hz，电压115.0V。负载电流不能超过额定值。环境温度低于40摄氏度时，设备可连续满负荷运行。

六、技术参数

七、设备维护注意

定期检查冷却风扇和进风口灰尘。使用电阻测试仪测量输出绝缘电阻，不应低于1兆欧。长期不运行时，每个月给直流母线电容充电两小时，防止电容退化。所有维护操作前必须断开输入电源，等待母线电压降到36伏以下。

八、供应信息

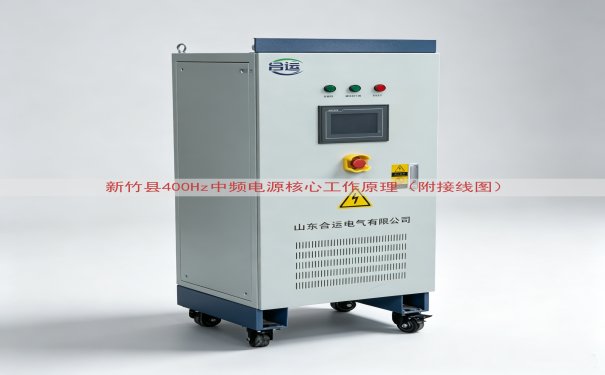

山东运电气有限公司提供新竹县400Hz中频电源工程配套，包括整机设备、接线指导和售后检修。实际报价需要根据配置确定，请查看本网页上的联系电话进行沟通。
