双向dcdc电源是直流转直流的变换设备，特点是电能能从一侧流到另一侧。普通直流电源只能由输入端向输出端传能量，双向dcdc电源把两端的角色做了对调。它既能降压给电池充电，也能升压把电池能量送回直流母线。新竹县的储能电站、电动车充电站、光伏发电系统里，都会用到这类设备。

双向dcdc电源的基本构成

一台设备内部有功率变换单元、控制单元、驱动单元、采样单元和辅助电源。功率变换单元常用全桥拓扑，内含MOSFET或IGBT、高频变压器、滤波电感。控制单元用DSP芯片生成PWM信号。驱动单元把信号放大到可驱动开关管的程度。采样单元实时测电压、电流和温度。辅助电源给控制板提供低压电。

在储能系统中的作用

光伏板产生的电是直流电，电压随光照强度变化。双向dcdc电源一端接直流母线，另一端接电池组。白天光伏出力多，母线电压升高，设备降压给电池充电。晚上光伏不出力，电池升压放电，维持母线电压稳定。整个过程自动切换。新竹县一些厂房在屋顶安装了光伏板，配合双向dcdc电源和电池组，白天存电，晚上供电。

在电动车中的应用

电动车的电池与电机控制器之间就装着双向dcdc电源。踩加速踏板时，电池能量通过设备送达电机。松开踏板踩刹车时，电机变成发电机，产生的电能通过设备回充到电池。这种能量回收方式能下坡时控制车速，还能把动能变成电能。新竹县地形多坡，电动公交车和物流车使用这套系统后，刹车磨损小，续航更长。

技术参数

常见拓扑结构

非隔离双向buck-boost电路适合低压小功率场合，结构简单，成本低。隔离型双有源桥DAB适合大功率场合，用移相控制让功率双向流动。CLLLC谐振变换器也能实现双向能量传输，它的优势是软开关，开关损耗小。三种拓扑都用在双向dcdc电源中，实际选型依据是功率和电压比。

可靠性与测试

设备出厂前要做高低温循环试验，温度范围为零下40摄氏度到85摄氏度。满载老化试验时间不少于48小时。电气保护项目有过压、欠压、过流、短路和过温。外壳防护等级常见为IP20，潮湿环境下可要求高等级。内部电路板喷涂三防漆，能防潮、防盐雾、防霉菌。

现场安装与运行

工作人员安装时先断开输入电源，确认正负极后固定端子。动力线截面积按额定电流选择，控制线使用屏蔽线。设备外壳接地端子要拧紧。机柜内部预留散热空间。运行人员巡检时查看指示灯、散热风扇和告警记录。设备显示故障代码时，对应部位会标在说明书中。

产品信息与询价

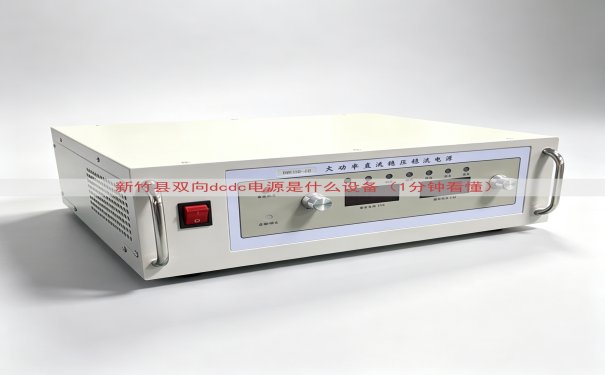

山东运电气有限公司提供双向dcdc电源产品。设备有风冷和水冷两种形式，功率等级覆盖范围宽，支持CAN和RS485通信接口，也能按用户要求定制电压范围。产品出厂前逐台测试，附带检测报告。新竹县用户需要拿到实际价格，直接拨打网页上的联系电话，销售工程师会按照功率、电压范围和交期给出报价。设备质保期内出现质量问题，厂家负责维修或更换。
