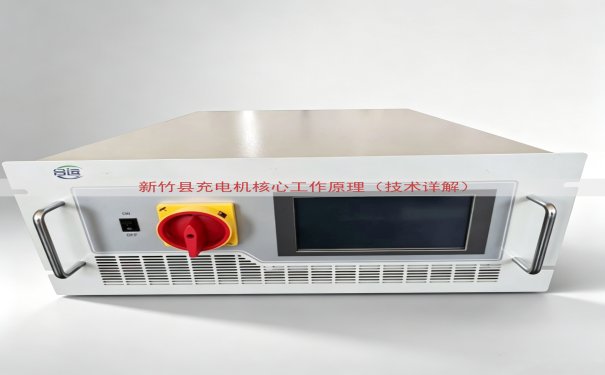

合山东运电气有限公司公开新竹县充电机核心工作原理。本公司所产充电机面向工业及商用场景。充电机的作用是将市电转换为可控制直流电，为蓄电池组提供能量。

一、输入电路与EMI滤波

充电机输入端连接交流电源。电路包括防雷器、EMI滤波器、软启动电阻和整流桥。防雷器通过压敏电阻和气体放电管泄放雷击电流。EMI滤波器由共模电感和X/Y电容构成。软启动电阻限制上电瞬间的电容充电电流。整流桥将单相或三相交流电整流为直流脉冲。

二、有源功率因数校正

直流脉冲进入PFC升压电路。PFC电路采用平均电流控制模式。升压电感储存能量，开关管导通时电感电流上升，开关管关断时电感电流通过二极管向母线电容释放。控制芯片采样输入电压和输出电压，计算参考电流，使输入电流相位跟踪电压相位。

三、高频逆变与隔离

母线直流电压进入全桥逆变电路。全桥电路由四个开关管组成，对角开关管交替导通，产生高频方波。高频变压器将方波能量传递至副边。变压器采用铁氧体磁芯，匝比根据输出电压需求设计。原副边间有接地屏蔽层，降低共模干扰。

四、输出整流与滤波

副边高频方波经同步整流器件转换为直流。同步整流使用低压降MOSFET，导通损耗很低。整流后的脉动直流经过LC滤波器平滑。滤波电容使用电解电容和薄膜电容并联，降低高频阻抗。输出端设置有保险丝和电流采样电阻。

五、充电控制策略

控制主控板以DSP为主控。DSP内嵌电压环和电流环双闭环。充电过程中，控制系统根据电池电压自动选择充电模式。

模式一为预充模式。电池电压低于设定阈值时，以0.1C左右电流缓慢充电。模式二为恒流充电模式。电池电压上升后，以额定电流快速充电。模式三为恒压充电模式。达到最高充电电压后，电压环维持恒定，电流自然下降。模式四为浮充模式。电流下降到0.05C时，电压降至浮充电压，维持电池电量。

六、保护机制

保护功能覆盖输入与输出两侧。输入过压保护在电压高于额定值15%时动作。输入欠压保护在电压低于额定值15%时动作。输出过压保护由比较器监控电压取样信号。输出过流保护采用霍尔传感器监控电流。过温保护通过NTC热敏电阻检测散热器温度。输出反接保护在电池极性错误时触发继电器断开。

七、技术参数表

新竹县地区常见380V动力电接入到HD系列充电机。用户选择机型时，依据电池组的额定电压和充电时间确定输出电流。

八、散热与机械设计

充电机外壳采用镀锌钢板。机箱内部风道经过流体仿真设计。风扇选用滚珠轴承型号，寿命可达5万小时。整流桥和IGBT模块固定在铝合金散热器上，^[1]并涂抹导热硅脂。控制板与功率板分离安装，减少热源干扰。

九、通信与远程监控

充电机配备RS485接口和CAN总线接口。充电机可以通过通信协议与电池管理系统交换数据。上位机软件可记录充电电压、电流、电量、故障码。新竹县多个充电站点已实现远程集中管理。

十、产品应用与服务

合山东运电气有限公司充电机应用于新竹县电动叉车、电动高尔夫球车、太阳能储能系统。

公司提供充电机维修保养服务。备用机库存充足，故障设备可快速替换。实际价格与交期请拨打网页电话联系销售人员。
